DUVENTS MELP-VARAAJA


 KOKOKÄYTTÖTARKOITUS

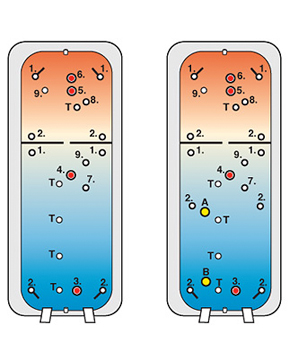

1 NS 32 Lataus-/verkostoyhde
2 NS 32 Lataus-/verkostoyhde
3 Ø 22 Käyttövesi tulo (esilämmitys)
4 Ø 22 Käyttövesi lähtö (esilämmitys)
5 Ø 22 Käyttövesi lähtö ( esilämmitys)
6 Ø 22 Käyttövesi lähtö
7 NS 50 Sähkövastusyhde (esilämmitys ja lämmitysjärjestelmä)
8 NS 50 Sähkövastusyhde (käyttövesi)
T   Termostaattitasku
9 NS 20 Termostaattiyhde
A Ø 18 Aurinko lähtö
B Ø 18 Aurinko tulo



Käyttövesikierukka (ylempi) vakiomallissa LK35
Käyttöveden esilämmityskierukka (alempi) vakiomallissa LK45
Aurinkokierukka (6 m tai 12 m)
Kaikkien kierukoiden koko muunneltavissa käyttötarpeen mukaan!


MALLIHALKAISIJA MMKORKEUS MMPAINO KGVASTUSYHTEITÄ
DUVENTS MELP 300 * 650 2050 150 2
DUVENTS MELP 500 800 2050 170 2
DUVENTS MELP 750 950 2050 200 2
DUVENTS MELP 1000 1050 2100 230 2
DUVENTS MELP 1200 1150 2150 250 2
DUVENTS MELP 1500 1250 2150 280 2
DUVENTS MELP 2000 1400 2250 330 3
DUVENTS MELP 2500 1500 2250 360 3
DUVENTS MELP 3000 1600 2300 400 3
DUVENTS MELP 4000 1800 2350 480 4
DUVENTS MELP 5000 2000 2500 600 4
